Машина для продольной резки и перемотки рулонов 1650 мм

Машина для продольной резки и перемотки рулонов KINGREAL SLITTER 1650 мм является наиболее функциональной линией вырубки, которая может разрезать рулоны листов толщиной 0,3-3 мм. Свяжитесь с нами для получения последней программы котировок

Отправить запрос    PDF скачатьЗагрузить

Описание продукта

Видео дисплей


Описание машины для продольной резки и перемотки рулонов 1650 мм

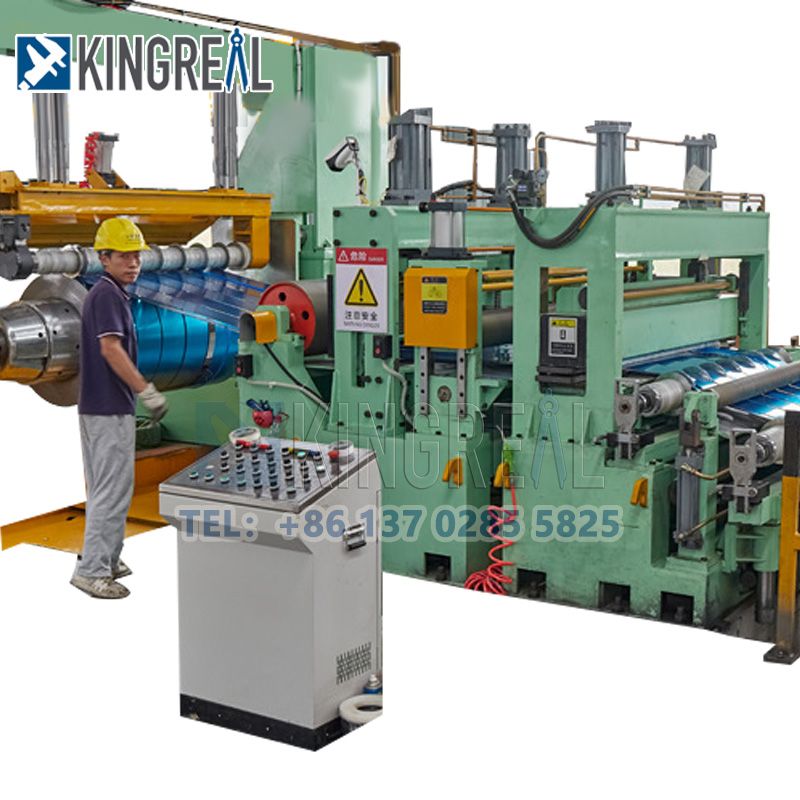

Машина для продольной резки и перемотки рулонов KINGREAL SLITTER 1650MM предназначена для резки и перемотки различных типов материалов, таких как сталь, алюминий, GI, медь и кремний. Эта линия продольной резки рулонов является одной из наиболее распространенных конструкций линии вырубки и удовлетворит потребности большинства предприятий в продольной резке при обработке рулонов. Толщина обрабатываемых рулонов варьируется от 0,3 мм до 3 мм, а ширина до 1650 мм.

Техническая спецификация:

Сырье

Нет.

Имя

Спецификация

1

Материал

CR, Сталь, Алюминий

2

Толщина катушки

0,3-3 мм

3

Ширина катушки

500-1650ММ

4

Идентификатор катушки

≤Φ2000 мм

5

Внешний диаметр катушки

508 мм, 610 мм

6

Вес катушки

25Т

Спецификация производственной линии

1

Разрезная полоса

25 Макс.

2

продольно-резательная машина

0-200 м/мин

3

Власть

380 В/50 Гц/3 Ф.

4

Допуск по ширине

≤±0,05 мм

5

Диапазон ширины кромки лома

2-10 мм

6

Готовое изделие имеет заусенцы

≤0,03 мм

Рабочий процесс:

Загрузочная катушка тележки - Гидравлическое вертикальное центрирование разматывателя - Гидравлический разматыватель - Зажим и рычаг - Ножницы для листовой стали - Петлевой мост - Бобинорезальная машина - Натяжная станция - Сепарация - Перематывающая машина

Более подробная информация о машине для продольной резки стальной катушки:

Загрузочная катушка тележки

Конструкция и использование: используется для подачи разматывателя, транспортировки стального рулона со стола хранения на барабан разматывателя, тележка управляется гидравлическим двигателем, а подъем контролируется гидравлическим цилиндром.


Подъемный механизм: гидравлический цилиндр и раздвижная конструкция с четырьмя направляющими колоннами, подъемная сила обеспечивается цилиндром, цилиндр способствует подъему опорного стола V-образного типа, для достижения функции подъема и опускания стальной катушки.


Механизм перемещения: гидравлический двигатель и параллельная направляющая, мощность перемещения обеспечивается гидравлическим двигателем, так что тележка перемещается горизонтально вдоль осевого направления шпинделя разматывателя. На каждом конце рельса имеется ограничитель, предотвращающий сход тележки с рельсов.



Консольный разматыватель

Функция:

Перевозка стальных рулонов, расширение и сжатие внутреннего диаметра рулонов, размотка и разгрузка или переработка рулонов.

Опирая рулонную пластину и обеспечивая натяжение стальной полосы, она состоит из рамы, шпинделя, разжимной и сжимающей мотовила, разматывающего и прижимного устройства, вспомогательной опоры, тормозного устройства и силовой части.


Б. Строительство

а) Основная рама: изготовлена из стали, стальная пластина А3, посадочное место ковочного подшипника из стали № 45 после сварки, качественная обработка отжигом не деформируется;

б) Шпиндель: просверлен из круглой стали 40Cr с диаметром отверстий 85 мм, закален и затем подвергнут чистовой обработке с диаметром рабочей поверхности 190 мм, грузоподъемность 25 тонн.

в) подъем и сжатие барабана: использование двухтактной расширяющейся катушки ползункового типа; четыре изогнутые пластины (сталь № 45), пары ползунков для резки проволоки, диаметр расширения: Ф470мм-520мм (плюс резиновая втулка до Ф610мм); эффективная рабочая длина катушки 1650 мм, общая оправка обеспечивает перемещение катушки вверх и вниз при концентричности.

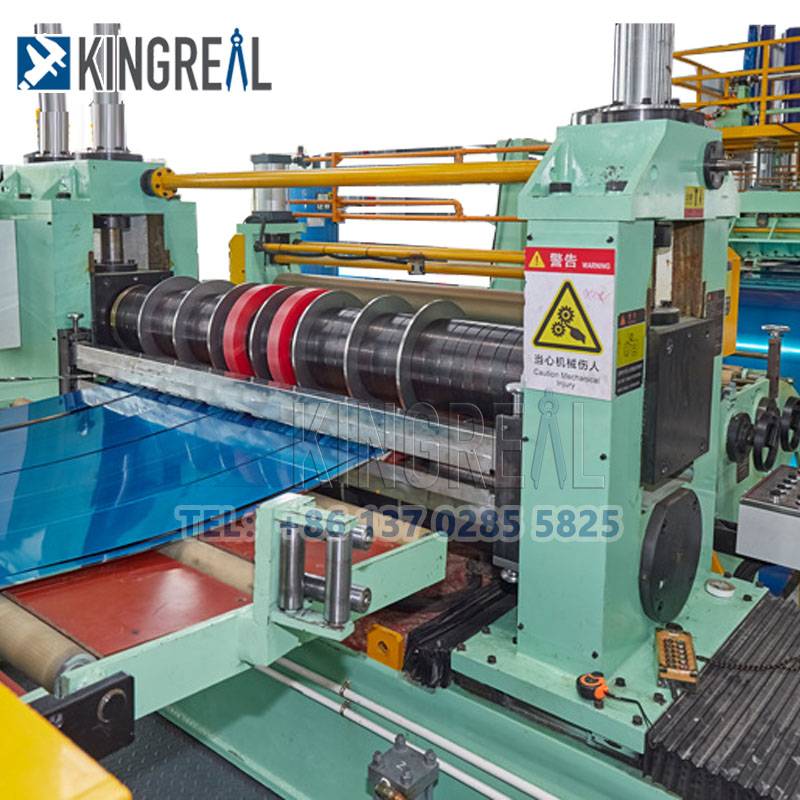

Высокоскоростная машина для продольной резки рулонов

Структуры

Сварное основание из стальной пластины, силовой редуктор, табличка и рама.

Количества

1 комплект

Скорость резки

200 м/мин

Диаметр вала фрезы

Φ220мм×1900мм

Материал

42КрМо

Размер лезвия

350 мм×220 мм×10 мм

Мощность главного двигателя

AC110Kw

Почему выбрали нас?

◆ Обширный производственный опыт

Обладая более чем 20-летним опытом производства и продаж, KINGREAL является опытным производителем, специализирующимся на продольно-резательных машинах. Компания успешно поставляет свое оборудование в страны по всему миру, включая Вьетнам, Турцию, Россию, Индию и Объединенные Арабские Эмираты. широко признано клиентами.


◆ Сила экспертной команды

KINGREAL имеет собственную техническую, коммерческую и производственную команду. Мы можем профессионально выполнить каждый этап процесса: от продажи и производства до отгрузки.


◆ Предлагается помощь после покупки

KINGREAL предлагает онлайн и офлайн послепродажные услуги по установке, чтобы гарантировать правильную установку и работу машины.

Интернет-ресурсы включают видеоуроки и подробные онлайн-инженерные руководства; Автономные ресурсы включают в себя отправку KINGREAL инженеров на местный завод клиента для предоставления рекомендаций по установке на месте.

KINGREAL приглашает всех клиентов посетить нас!
