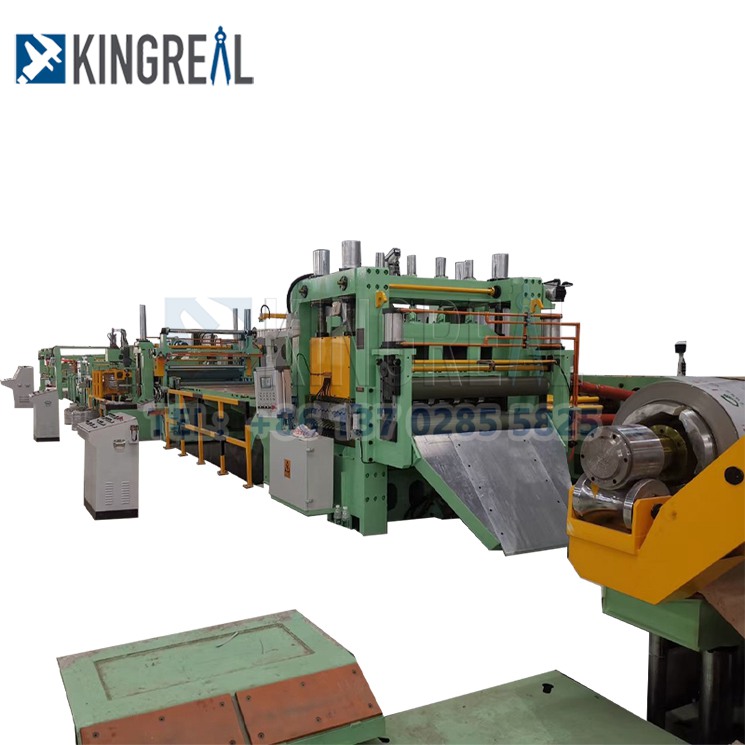

2023 Машина для резки по длине с новым дизайном

Чтобы максимизировать выгоды для клиентов, в 2023 году компания New Design Line Cut To Line Machine разработала новую линию поперечной резки металла, которая способна выполнять полностью автоматизированную высокоскоростную резку на лету и автоматическую укладку.

Отправить запрос    PDF скачатьЗагрузить

Описание продукта

Видео о новой конструкции линии продольной резки 2023 года:

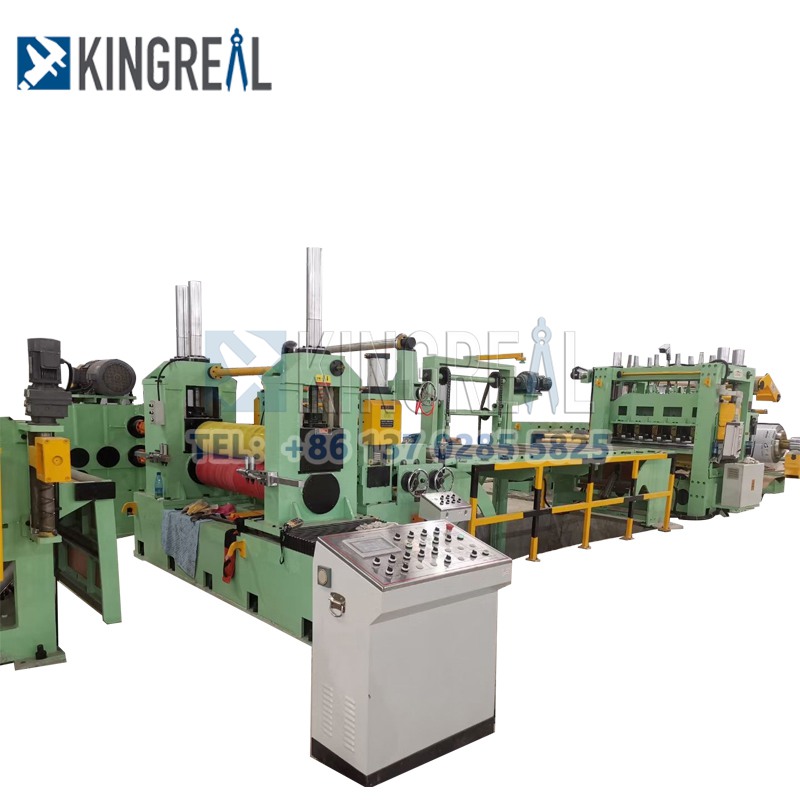

Что такое линия продольной резки?

sheet metal cut to length machine

Для использования в дальнейшей обработке металла машина для продольной резки металла KINGREAL предназначена для резки рулонов металла различной толщины на листы определенной ширины.


Чтобы обеспечить эффективную работу производственной линии, производственные линии для резки по длине обычно включают в себя различные производственные инструменты. Металлы толщиной4-10 ммили толще часто обрабатываются с использованием линий резки металла по длине.

Какой у нас новый дизайн?

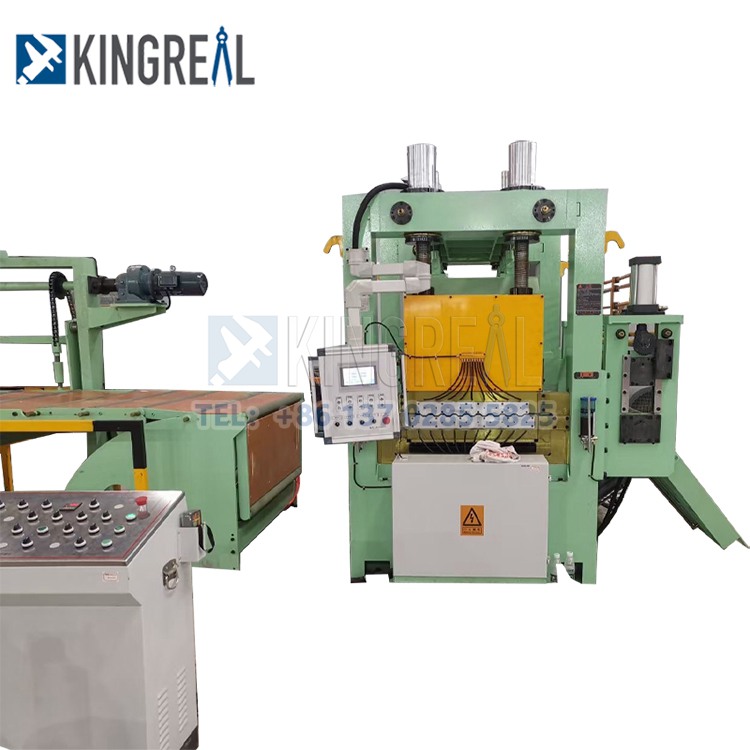

Машина для резки мух

Чтобы увеличить скорость производства линии, компания KINGREAL разработала и оптимизировала летучие ножницы, которые способны резать с непрерывной точностью и увеличивать скорость сот 20 м/мин до 80 м/мин.



Технология быстрой резки предъявляет очень специфические требования к качеству и конструкции детали, как для обеспечения качества продукта, так и для увеличения скорости производства.

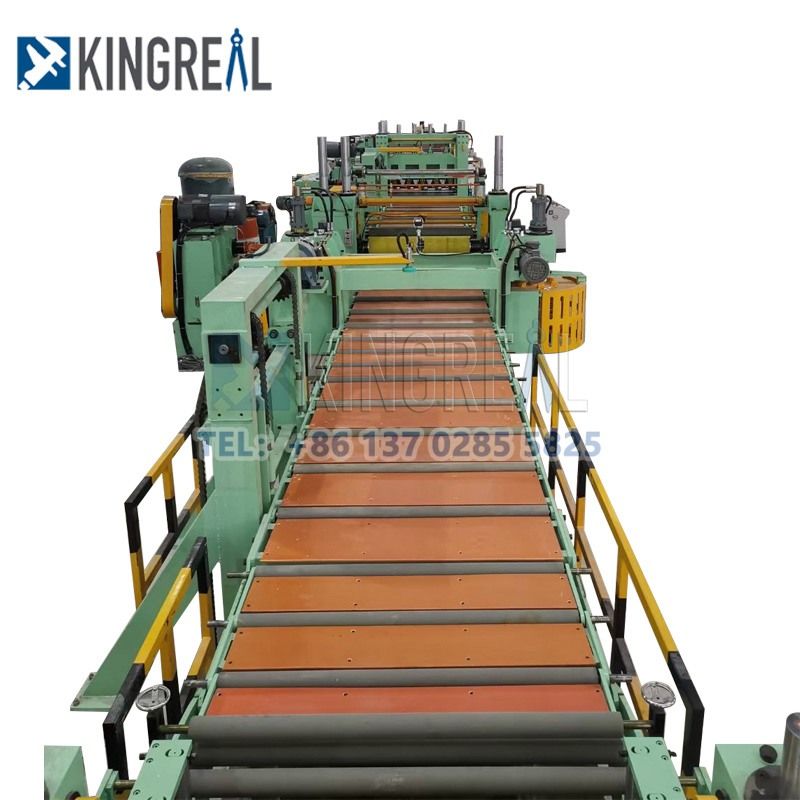

Автоматический стек

Последняя часть линии CTL может быть дополнительно оснащена автоматическим укладчиком, обеспечивающим автоматическую укладку листов. Снижение затрат на рабочую силу и повышение эффективности производства.



Вся линия использует централизованное управление ПЛК.

Дисплей HMI представляет собой электронную систему управления Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider и других ведущих брендов.

sheet metal cut to length machine

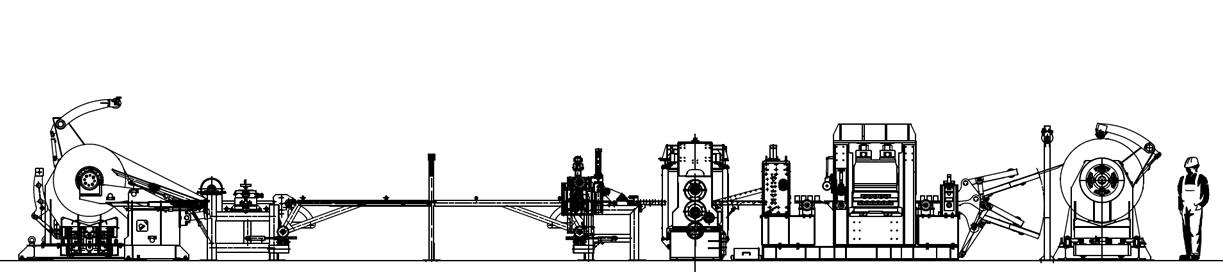

Рабочий процесс линии продольной резки:

Гидравлический разматыватель → Прижимной подающий ролик → Высокоточная правильная машина → Летучая ножница → Разгрузочный стол / Автоматический стол для штабелирования

cut to length machine sheet metal

Основные элементы линии поперечной резки

- Разматыватель с гидравлической консолью

Максимальная грузоподъемность гидравлической консоли KINGREAL для размотки и поддержки рулонов составляет 15 тонн.

Разматыватель выдвигается и соответствует внутреннему диаметру рулона благодаря гидравлическим цилиндрам. К нему прикреплен консольный рычаг.



- Высокоточное выравнивающее оборудование

Для обеспечения высокой скорости подачи и точной регулировки длины правильная машина KINGREAL приводится в движение серводвигателем. Программируемое управление используется для работы с пультом управления.

Система привода: синхронизированная конвейерная лента с подающими роликами, серводвигатель мощностью 15 кВт, прецизионный редуктор.


- Пневматический аппарат

Компоненты пневматической системы включают в себя источник газа (который поставляет заказчик), детали обработки источника газа, саленоид, связанные с ним трубопроводы и цилиндры и т. д.

Для создания саленоида и других компонентов используются высококачественные материалы.

Технические характеристики: Производительность источника воздуха: 1м3/мин, диапазон давления: 0,4–0,6МПа.

cut to length metal

Технические характеристики машины для резки по длине

Тип аппарата

Линия обрезки по длине

Материал катушки

Металлическая катушка (другое может быть настроено по индивидуальному заказу)

Толщина рулона

0,5-10 мм

Ширина катушки

600-2000 мм

Внутренний диаметр катушки

500/610 мм

Внешний диаметр катушки

≤2000 мм

Скорость резания

10-70м/мин

Обрезка по длине Точность

±1,5 мм

Обрезка по диапазону длины

500~4000 мм

Выравнивание листа, плоскостность

≤±1,5 мм/м²

Эффективное использование линии продольной резки металла

cut to length metal

- Катушку необходимо расположить правильно, чтобы сохранить баланс веса. Прежде чем его можно будет сбросить, тележка для рулонов должна зафиксировать и затянуть рулон в разматывателе.

- Чтобы головка катушки не выскочила, нажмите на головку катушки прижимным роликом, прежде чем открывать упаковку катушки.

- Оператор не должен стоять на катушке во время работы машины.

Добро пожаловать на заказ:
